一、前言：完整的TU104核心终于来了

从麦克斯韦年代开始，80系的次旗舰一般都采用完整的核心，很少会有阉割。不过NVIDIA在RTX 2080这一代留了一手，完整的TU104核心有3072个流处理器，而核心代号为T104-400A-A1的RTX 2080在上市前被割了一刀，只保留了2944个流处理器。

完整的TU104核心原本是用来应对AMD可能出现的7nm高性能显卡，不过在

RTX 2080/2080 Ti上市将近1年的时间内，AMD发布的几款7nm GPU都难以无对RTX 2080构成威胁。

尽管如此，7月23日21:00，NVIDIA按照自己预定的计划，拿出了完整的TU104 GPU，它就是今晚的主角--RTX 2080 Super，虽然它完全没有任何对手。

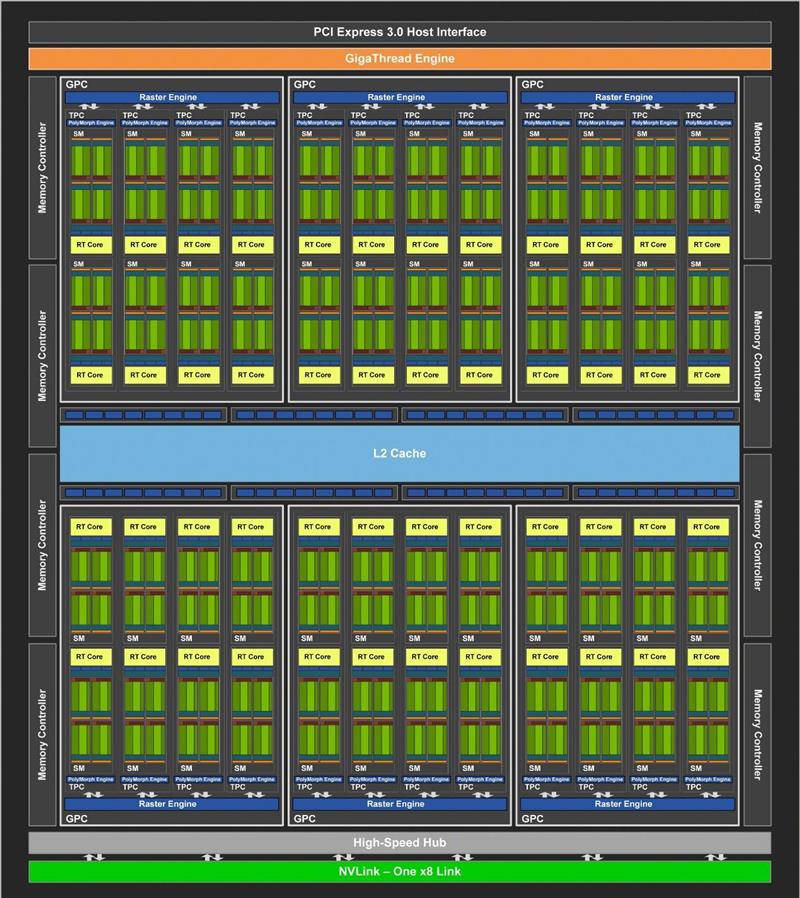

这就是完整的TU104构架图，一共6组GPC，24组TPC、48个SM单元，每个SM单元有64个流处理器，流处理器总数为3072个。另外还有192个纹理单元、64个ROPs，384个Tensor Cores以及48个RT Cores。

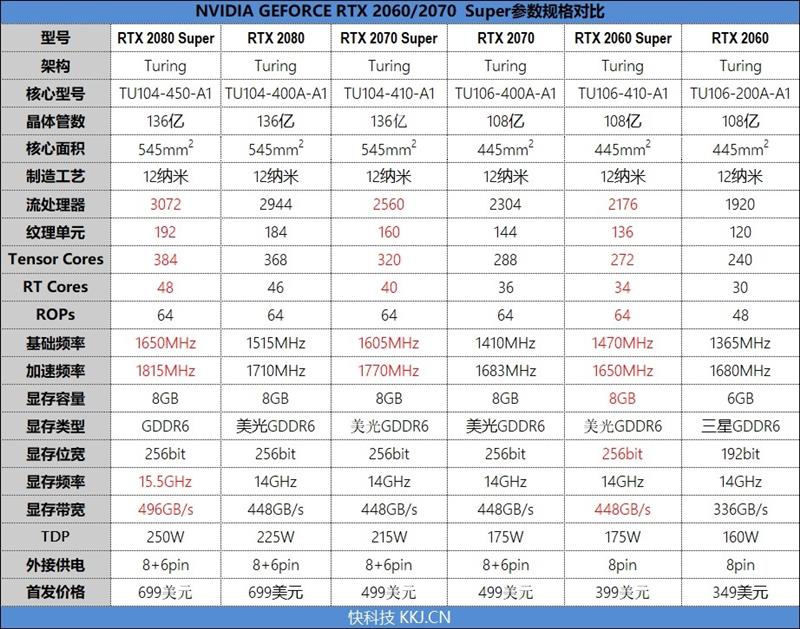

RTX 2060/2070 Super都是增加了256个流处理器，而RTX 2080 Super只多了128个，为了进一步提升性能，NVIDIA选择大幅度提升GPU频率，基础频率从原来的1515MHz提高了1650MHz，Boost频率则从1710MHz提升到了1815MHz。同时显存频率从原来的14Gbps提升到15.5Gbps，因此显存带宽也就达到了496GB/s。

综合规格以及频率的提升来看，相比RTX 2080，RTX 2080 Super应该能有10%以上的性能提升。至于实际表现如何，我们会在后面的评测中向大家详细展示。

二、外观：不变的煤气灶 全新三星显存颗粒频率创新高

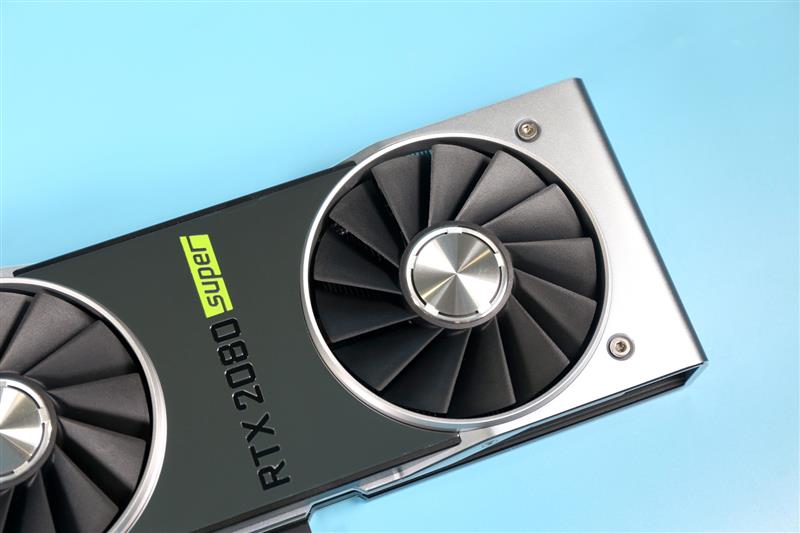

在外观上，RTX 2080 Super与RTX 2080 Founders Edition几乎完全一样，同样是双风扇煤气灶造型，唯一不同的是加了一个“Super”后缀。

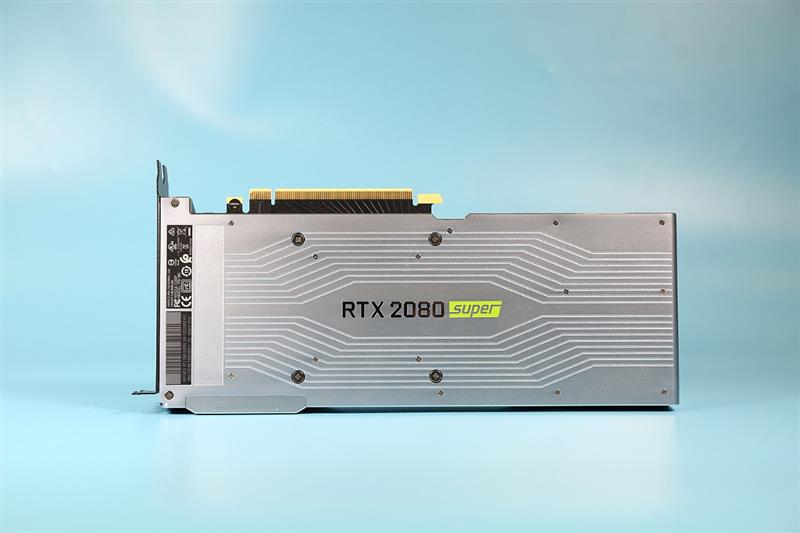

一体化的金属背板。

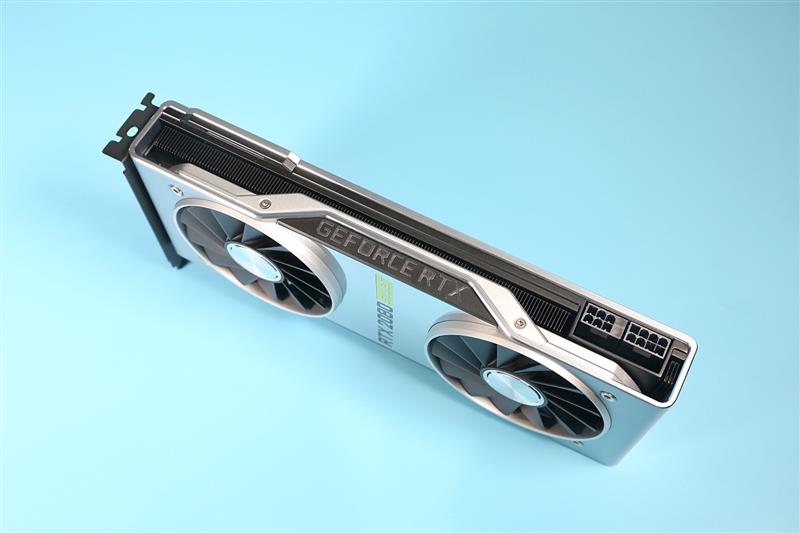

顶部视角图，依然是8+6Pin供电接口。

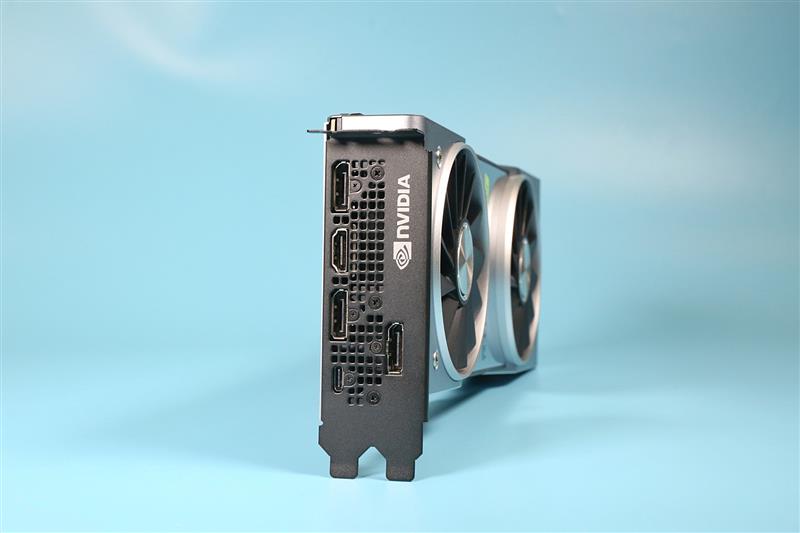

3个DP1.4、1个HDMI2.0以及一个Type-C接口。

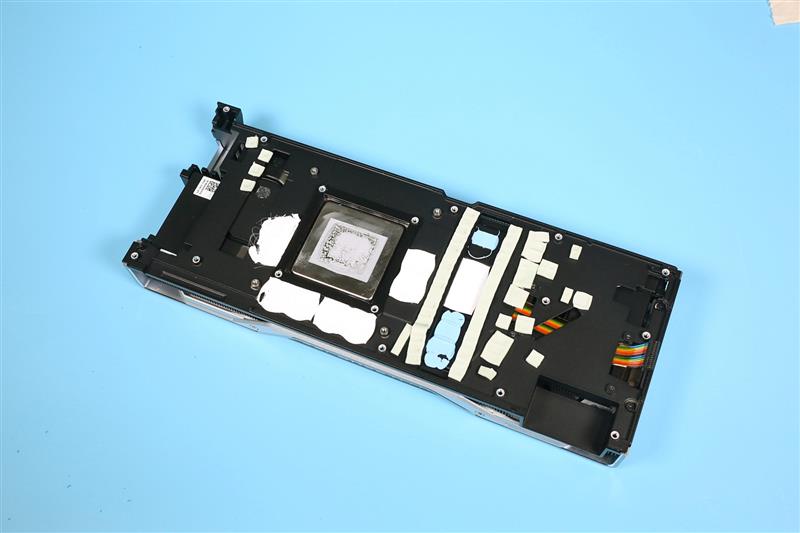

全覆盖整块PCB板的均热板，效率远远超过普通的铜管。同时散热器可以完美贴合PCB上每一个发热的元件，显卡不会出现某个部分温度过高的情况。

不过由于厚度以及体型限制，散热效能可能还是比不上堆料的非公版

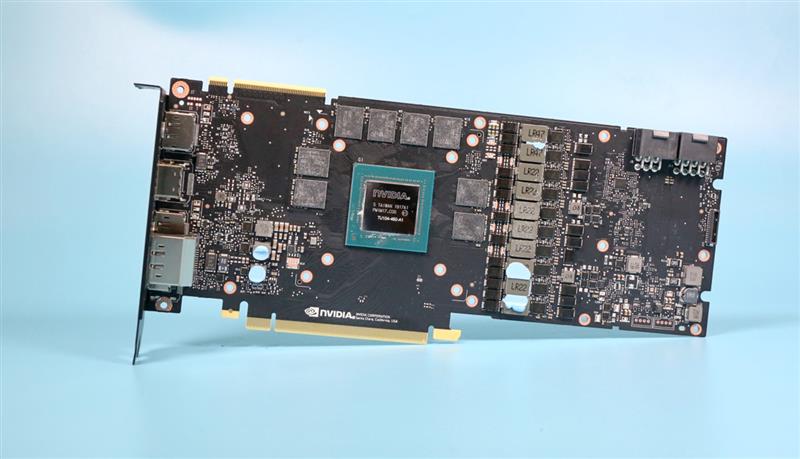

开扇热器后的PCB本体，几乎与RTX 2080公版完全一致，同样是采用了8+2相供电方案，并且大量采用了高端的钽电容。

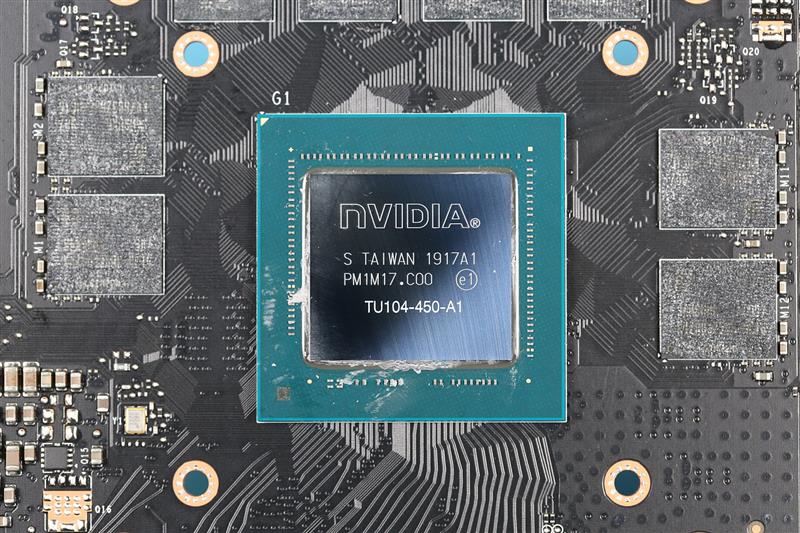

TU104-450-A1这才是完整的TU104核心，拥有3072个流处理器，比RTX 2080多了128个，同时频率也提升了很多，当然代价就是TDP从225W涨到了250W。

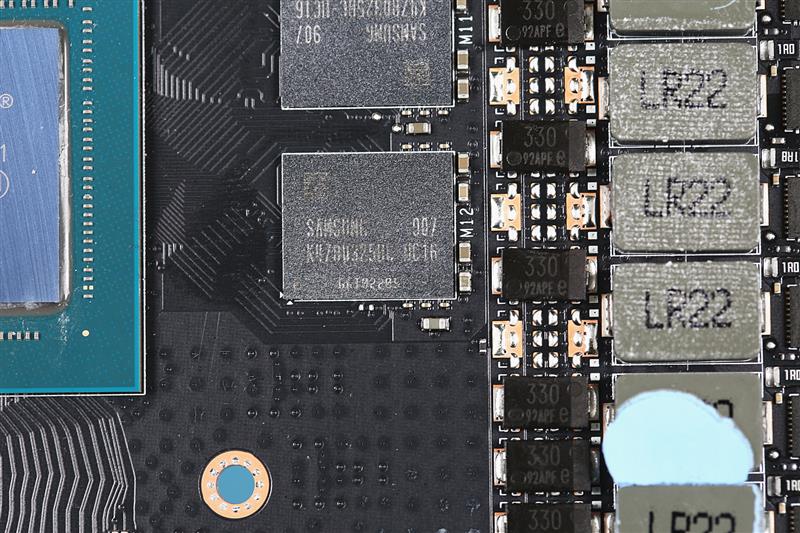

要将显存频率拉到如此高频，也就只有三星的GDDR6颗粒才能做到。

一共有8颗三星GDDR6显存，单颗容量1GB，频率15.5GHz，位宽256Bit，显存带宽496GB/s。

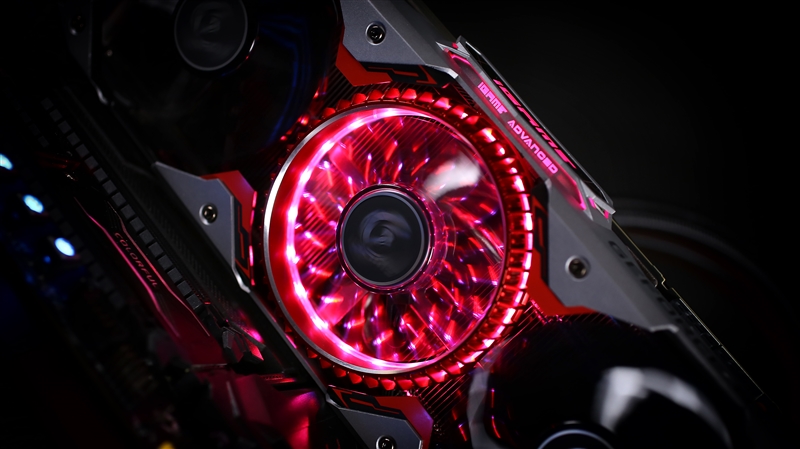

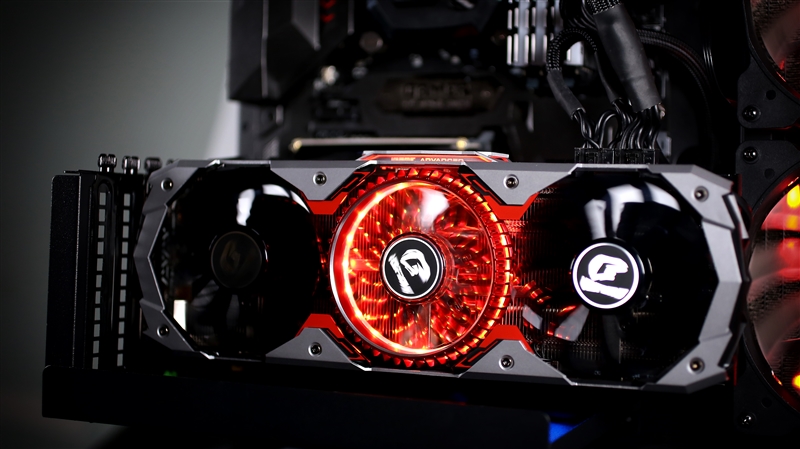

本章最后，让我们来看2张非公RTX 2080 Super的美图：

三、理论性能测试：首款在默频下运行频率就能达到2GHz的公版显卡

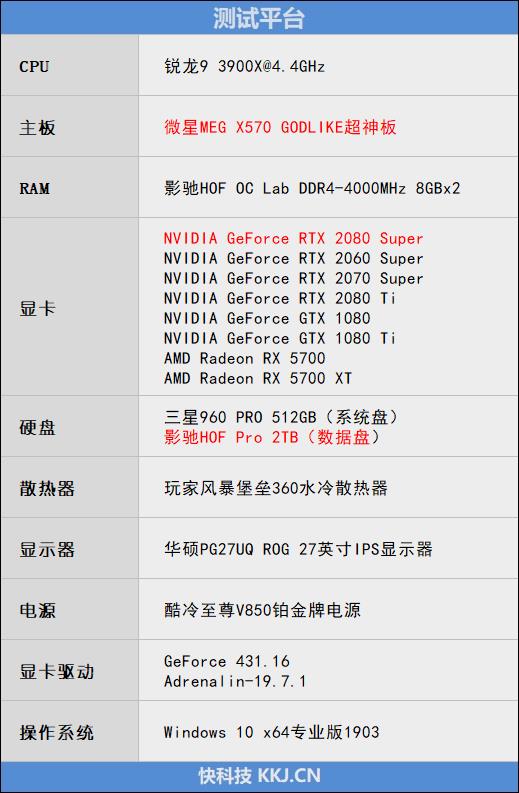

测试平台如下：

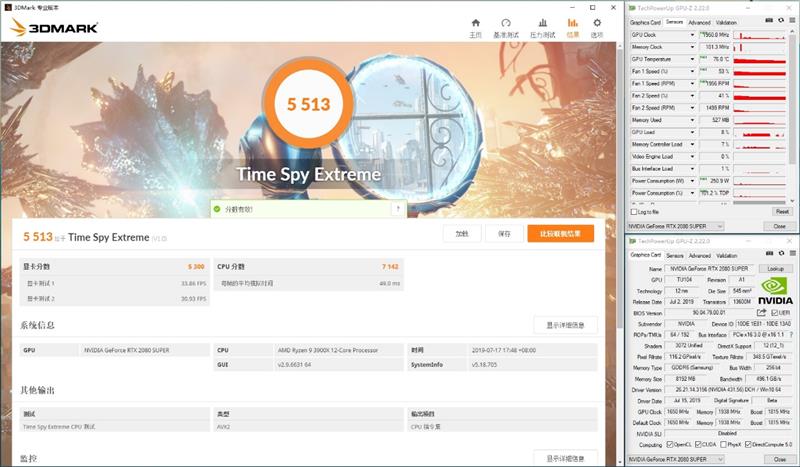

3DMark Time Spy

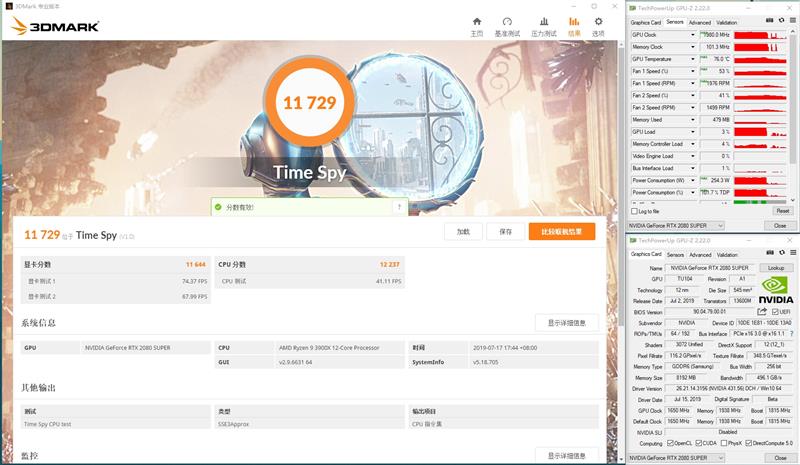

在2K分辨率3DMark Time Spy测试中，RTX 2080 Super图形分数达到了11644分，核心温度最高76℃，核心运行频率最高1980MHz，最大风扇转速1976RPM，显卡最大功耗达到了254W。
